淺層砂過濾器是利用石英砂作為過濾介質，在一定的壓力下，把濁度較高的水通過一定厚度的粒狀或非粒的石英砂過濾，有效的截留去除水中的懸浮物、有機物、膠質顆粒，微生物、氯、嗅味及部分重金屬離子等，最后達到降低水濁度、凈化水質效果的一種高效過濾設備。

產品特點

1、淺層砂過濾器過濾系統采用模塊式設計，根據流量、占地等不同，可靈活組合。系統可采用時間、壓差等多種方式自動啟動反沖洗，全自動運行。系統內各過濾單元依次反洗，反洗時不中斷出水。

2、反沖效率高，反沖時間短，反沖洗時節水（反洗耗水率小于1%）。

3、系統占地面積小，可以根據實際用地情況靈活設計過濾單元的排列。

4、采用ASM濾料，具有更好的耐細菌污染能力，反沖洗效果更好。

5、淺層砂過濾器過濾系統可以應用于各種水處理行業，如給水過濾處理、冷卻循環水全濾和旁濾、污水處理回用等等，是替代傳統砂濾器、無閥濾池的首選。

淺層砂過濾器的使用范圍

1、主要用于水處理除濁、軟化水、電滲析、反滲透的前級預處理，也可用于地表水、地下水等方面。可有效的去除水中的懸浮物，有機物、膠體、泥沙等。

2、 可廣泛應用于電子電力、石油化工、冶金電鍍、造紙紡織、制藥透析、食品飲料、生活飲用水、工廠企業用水、游泳池等，可滿足各行業液體過濾需要。

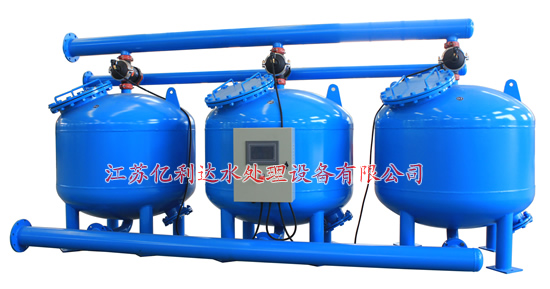

淺層砂過濾器的結構

    單元主要部件由罐體，布水器，集水器，手孔及支腿等組成。

1、罐體：可以充分配合布水器，均勻布水；配合集水器的水帽，反沖洗時形成內環流，不跑砂。

2、布水器：使未過濾水即使在高流量的情況下亦能均勻流過填料層并在填料層上維持一平整水面。

3、集水器：獨特的蘑菇狀壓差補償集水器，使系統在過濾狀態下各部分水壓平衡，過濾流速高，效率高；在反洗狀態下，形成內環流，反沖效率高且不跑砂。

4、手孔：過濾器有上、下兩個手孔，方便安裝及更換布水器和集水器，并且上手孔可用于觀察和加料，下手孔可用于清空和維護。

工作原理

過濾狀態

      當系統處于過濾狀態時，未經過濾的水通過上部的布水器，配合球形外殼，以接近平流的狀態到達過濾器內的填料層。當水流過填料層時，雜質被截留在填料層內。過濾器底部的收集器將過濾后的水均勻地收集并流出。平流過濾，決定了過濾器在高的流速下過濾，仍可達到良好的過濾效果。

反洗狀態

      隨著雜質在填料層中的不斷聚積，壓頭損失（即壓差）將不斷增大。當壓差達到一定的設定限度或過濾時間達到設定值時，系統將自動轉換到反洗狀態，以清洗填料層并清除聚積起來的雜質，對系統來說，經常性的反洗以清除聚積起來的雜質是必須的。

     當系統進入反洗狀態時，通過PLC控制改變三通閥的通斷位置（進口關閉，排污口打開），其他過濾罐中經過過濾的水部分流入要反洗的過濾罐中。由于系統壓力被反洗的過濾單元的填料層在水流的沖擊下被沖起，雜質則通過三通閥的排污口被排出。

     在系統中，特殊設計的集水器使填料層在反洗狀態時形成內環流，填料之間互相搓洗，較大限度地提高反洗效率，減少所需的反洗水，同時反洗時不跑砂。當反洗結束時，閥門又恢復到過濾狀態，而下一個過濾單元則進入反洗狀態。一般一個系統由多個過濾罐（單元）組成，它們依次反洗，以保證反洗時不斷流。
